Laporan Rangkaian Logika Gerbang Exclusive-OR dan Exclusive-NOR
I. Judul : Gerbang Exclusive OR dan Exclusive NOR
II. Tujuan Percobaan
a. Mahasiswa dapat memahami kerja dari gerbang Exclusive-OR dan Exclusive-NOR
b. Mahasiswa dapat mendefinisikan logika gerbang-gerbang tersebut
III. Landasan Teori
Gerbang dari EX-OR dan EX-NOR merupakan gabungan dai gerbang dasar AND, OR, dan NOT. Kedua gerbang tersebut sering digunakan pada rangkaian pembanding lainnya.
IV. Daftar Alat dan Bahan
a. Catu daya
b. Multimeter
c. IC 74LS 86
IC 74LS 286
d. Resistor 1KΩ
e. Jumper penguhubung secukupnya
f. Protoboard
V. Langkah Percobaan
1. Membuat rangkaian seperti gambar di bawah:
2. Menghubungkan catu daya pada kaki IC yang sesuai yaitu sebesar ±5V, (untuk IC 74LS 86 pin 14 adalah +Vcc = +5V dan pin 7 adalah ground.
3. Menggunakan pin A ke tegangan +5V untuk menunjukkan keadaan '1' dan tegangan 0 volt untuk menunjukkan keadaan '0', demikian pula untuk input lainnya.
4. Menghubungkan tegangan output apabila +5V menunjukkan keadaan '1' dan tegangan 0,3V menunjukkan keadaan '0'

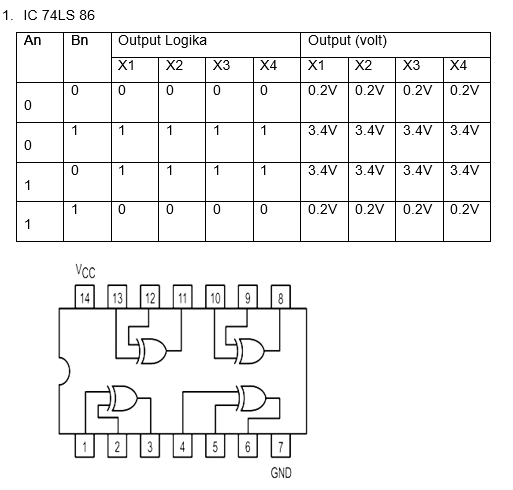

5. Menyusun keadaan input-input dan mengamati hasil outputnya untuk setiap keadaan yang memungkinkan serta hasilnya dalam tabel kebenaran 3.1 berikut ini.
6. Mengulangi langkah percobaan dari langkah 2 sampai langkah 4 untuk gerbang lainnya dalam IC tersebut, dan masukkan dalam tabel 3.1
7. Membuat rangkaian seperti pada gambar 3.b
Gambar 3.b: Gerbang EX-NOR Open Colector
8. Mengulangi langkah 3 sampai langkah 5 untuk IC tersebut dan masukkan dalam tabel 2.3.
VI. Hasil Laporan
II. Tujuan Percobaan
a. Mahasiswa dapat memahami kerja dari gerbang Exclusive-OR dan Exclusive-NOR
b. Mahasiswa dapat mendefinisikan logika gerbang-gerbang tersebut
III. Landasan Teori
Gerbang dari EX-OR dan EX-NOR merupakan gabungan dai gerbang dasar AND, OR, dan NOT. Kedua gerbang tersebut sering digunakan pada rangkaian pembanding lainnya.
IV. Daftar Alat dan Bahan
a. Catu daya
b. Multimeter
c. IC 74LS 86
IC 74LS 286
d. Resistor 1KΩ
e. Jumper penguhubung secukupnya
f. Protoboard
V. Langkah Percobaan
1. Membuat rangkaian seperti gambar di bawah:
2. Menghubungkan catu daya pada kaki IC yang sesuai yaitu sebesar ±5V, (untuk IC 74LS 86 pin 14 adalah +Vcc = +5V dan pin 7 adalah ground.
3. Menggunakan pin A ke tegangan +5V untuk menunjukkan keadaan '1' dan tegangan 0 volt untuk menunjukkan keadaan '0', demikian pula untuk input lainnya.
4. Menghubungkan tegangan output apabila +5V menunjukkan keadaan '1' dan tegangan 0,3V menunjukkan keadaan '0'
5. Menyusun keadaan input-input dan mengamati hasil outputnya untuk setiap keadaan yang memungkinkan serta hasilnya dalam tabel kebenaran 3.1 berikut ini.
6. Mengulangi langkah percobaan dari langkah 2 sampai langkah 4 untuk gerbang lainnya dalam IC tersebut, dan masukkan dalam tabel 3.1
7. Membuat rangkaian seperti pada gambar 3.b
Gambar 3.b: Gerbang EX-NOR Open Colector
8. Mengulangi langkah 3 sampai langkah 5 untuk IC tersebut dan masukkan dalam tabel 2.3.
VI. Hasil Laporan
