Laporan Rangkaian Logika Gerbang Universal

I. Judul : Gerbang Universal

II. Tujuan : Mahasiswa dapat memahami sifat keuniversalan dari gerbang NAND dan NOR

III. Landasan Teori

Dalam perencanaan rangkaian digital, kemungkinan akan digunakan berbagai macam gerbang, sehingga akan digunakan jumlah IC yang cukup banyak. Hal ini dikarenakan 1 IC hanya terdapat 1 macam gate saja, yaitu NOT gate yang didalamnya terdapat 6 buah gate not. Meskipun hanya dibutuhkan 1 NOT gate saja, kita akan tetap memasang 1 IC tersebut. Sedangkan yang lainnya tidak akan digunakan.

Gerbang NAND dan NOR dikatakan sebagai gerbang universal karena kedua gerbang tersebut dapat digunakan sebagai gerbang dasar (AND, OR, dan NOT) dengan susunan tertentu, tanpa mengubah fungsi rangkaian. Hal ini digunakan untuk penghematan IC dalam rangkaian digital.

IV. Alat dan Bahan

a. Catu daya

b. Multimeter

c. IC 74LS00

    IC 74LS02

d. Jumper penghubung

e. Protoboard

V. Langkah Percobaan

1. Membuat rangkaian seperti pada gambar 4.a.

2. Menghubungkan catu daya pada kaki IC yang sesuai yaitu sebesar 5 volt (untuk IC 74LS02 pin 14 adalah Vcc dan pin 7 adalah ground)

3. Menghubungkan input A ke vcc untuk keadaan '1' dan ground untuk keadaan '0'. Begitu pula untuk input B.

4. Mengukur tegangan output X dan memasukkan pada tabel 4.1.

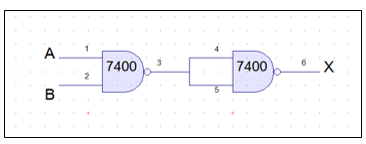

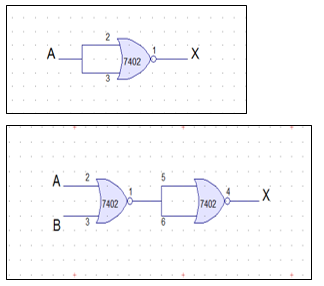

5. Membuat rangkaian seperti gambar 4.a2 untuk gerbang NAND Universal gambar 4a.2

6. Mengukur tegangan output X1 dan X output dan masukkan dalam tabel 4.2

7. Membuat rangkaian seperti gambar 4.a3 untuk gerbang NAND Universal.

8. Mengukur tegangan output X1 dan X output dan masukkan pada tabel 4.3

9. Membuat rangkaian seperti gambar 4.a4 untuk gerbang NAND Universal

10. Mengukur tegangan output X1, X2, X3, dan X output dan memasukkan dalam tabel 4.4.

11. Mengganti IC 74LS00 dengan IC 74LS02 seperti pada gambar rangkaian 4.a1 sampai 4.a4 menjadi gerbang NOR universal.

12. Mengulangi langkah 2 sampai dengan langkah 10 untuk gerbang NOR.

VI. Hasil Percobaan
1. IC 74LS00

2. IC 74LS02

VII. Kesimpulan

Gerbang NAND dan NOR dikatakan sebagai gerbang universal karena kedua gerbang tersebut dapat digunakan sebagai gerbang dasar (AND, OR, dan NOT) dan jugadapat digunakan sebagai NOR, NAND. Penyusunan disusun tertentu, tanpa merubah fungsi rangkaian. Penggunaan gerbang universal digunakan untuk menghemat IC dalam rangkaian digital.
